Фитинги для Рукавов Высокого Давления

из коррозионностойкой стали в исполнении 0°; 45°; 90°


DKO (немецкий стандарт)

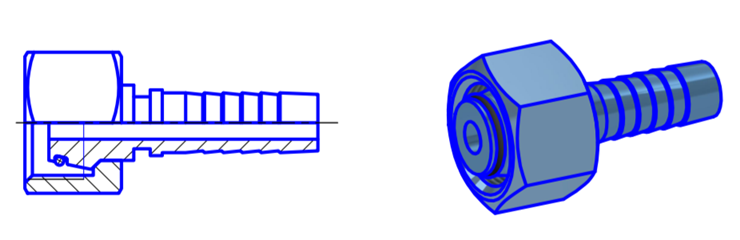

DKOL (г) лёгкая серия, фитинг с накидной гайкой

DKOS (S) тяжёлая серия, фитинг с накидной гайкой

РЕЗЬБА: метрическая, от M12×1,5 до M52×2 (конус 24°)

d рукава: от 6 мм до 38 мм (1/4" – 1 1/2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

Типоразмеры и эксплуатационные характеристики уточняйте у изготовителя.

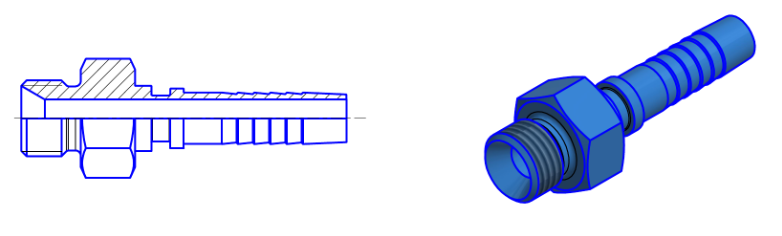

DKOL (Ш)  лёгкая серия, штуцер с наружной резьбой

DKOS (Ш) тяжёлая серия, штуцер с наружной резьбой

РЕЗЬБА: метрическая, от M12×1,5 до M52×2 (конус 24°)

d рукава: от 6 мм до 38 мм (1/4" – 1 1/2")

ВИДЫ ФИТИНГОВ:
– прямой 0°

BSP (английский стандарт)

BSP (английский стандарт)

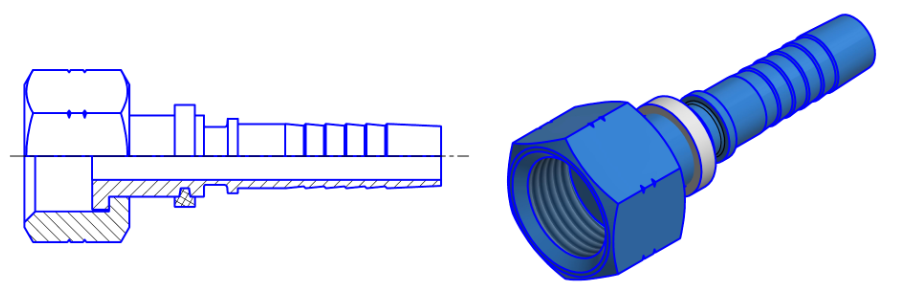

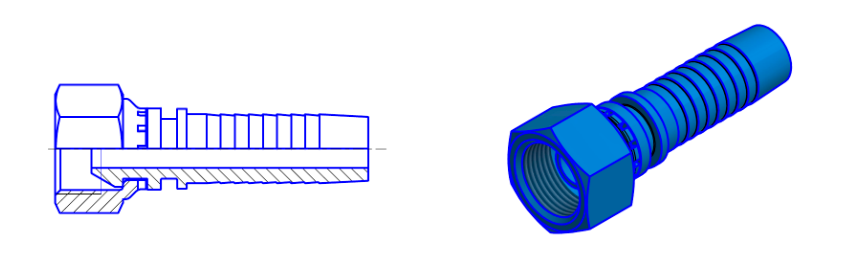

BSP (Г) фитинг с накидной гайкой

РЕЗЬБА: трубная цилиндрическая, от 1/4" до 2"

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

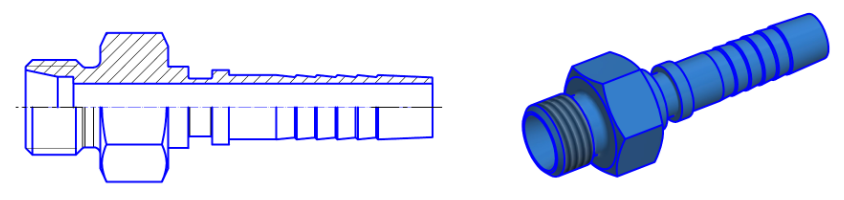

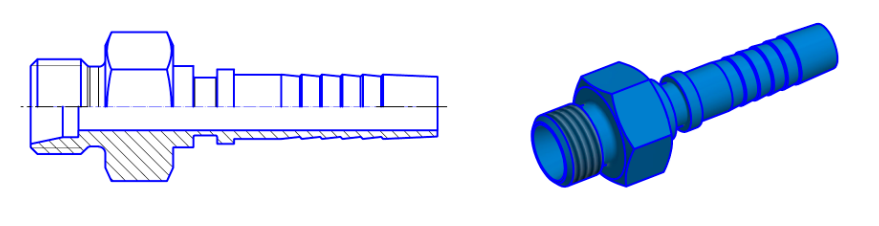

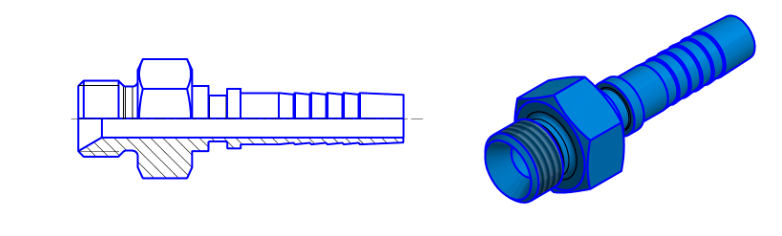

BSP (Ш) штуцер с наружной резьбой

РЕЗЬБА: трубная цилиндрическая, от 1/4" до 2"

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°

DK (российский стандарт)

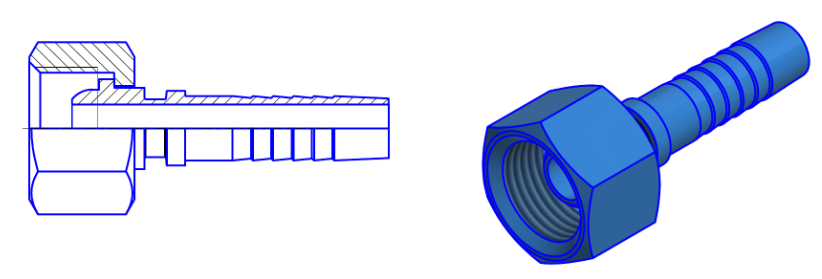

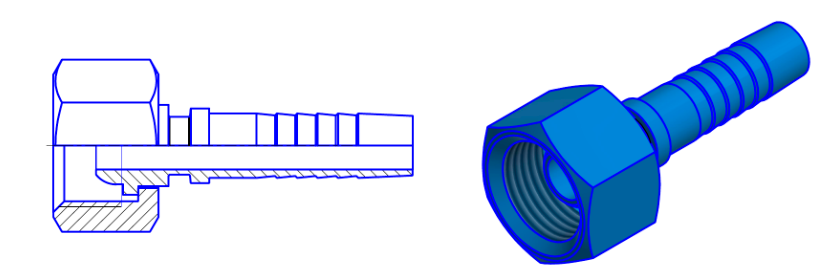

DK(Г) фитинг с накидной гайкой

РЕЗЬБА: метрическая, от М10х1 до М60х2,5

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

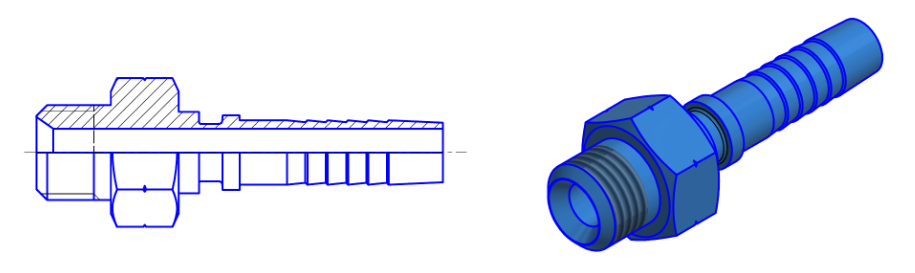

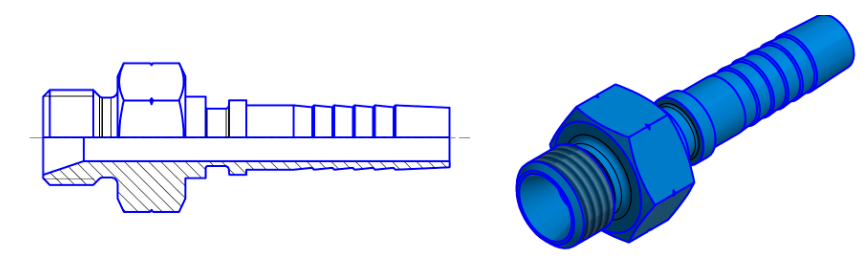

DK (Ш) штуцер с наружной резьбой

РЕЗЬБА: метрическая, от М10х1 до М60х2,5

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°


NPTF

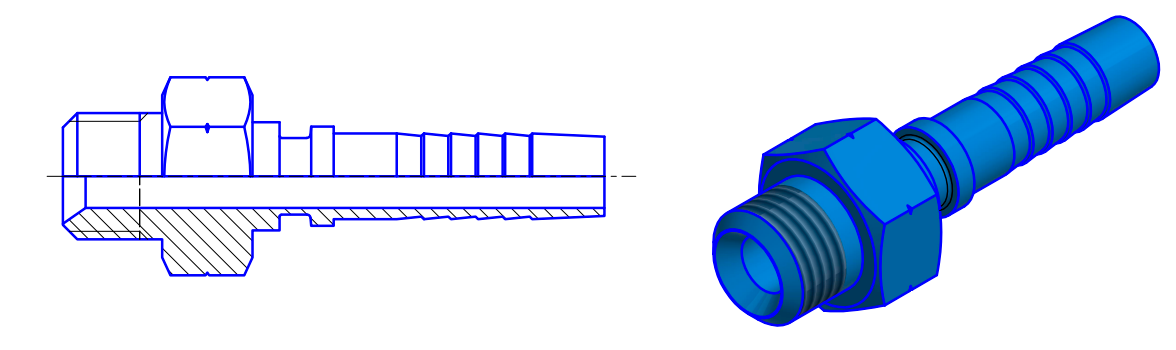

NPTF (Ш) штуцер с наружной резьбой

РЕЗЬБА: дюймовая, от 1/4" – 2"

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°

ORFS (американский стандарт)

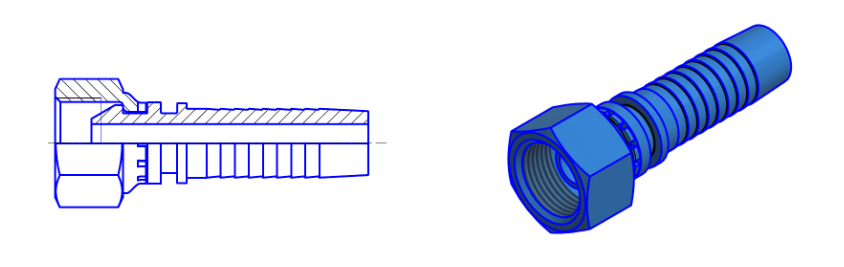

ORFS (Г) фитинг с накидной гайкой

РЕЗЬБА: дюймовая, от 1/4" – 2"

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

 JIS (японский стандарт)

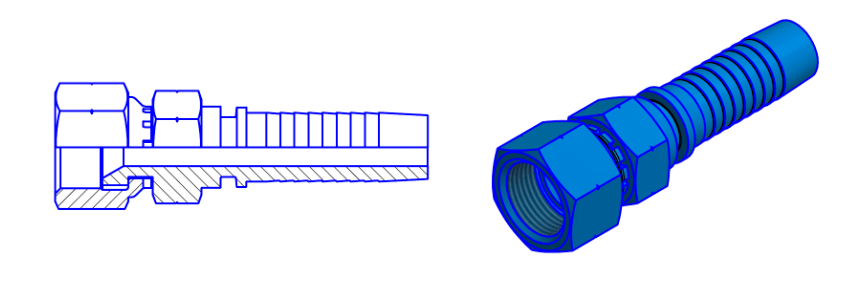

JIS (Г) фитинг с накидной гайкой

РЕЗЬБА: метрическая, от М10х1 до М60х2,5

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

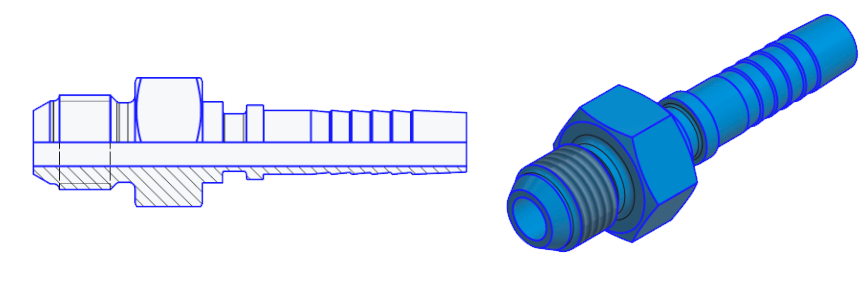

JIS (Ш) штуцер с наружной резьбой

РЕЗЬБА: метрическая, от М10х1 до М60х2,5

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°


JIC (американский стандарт)

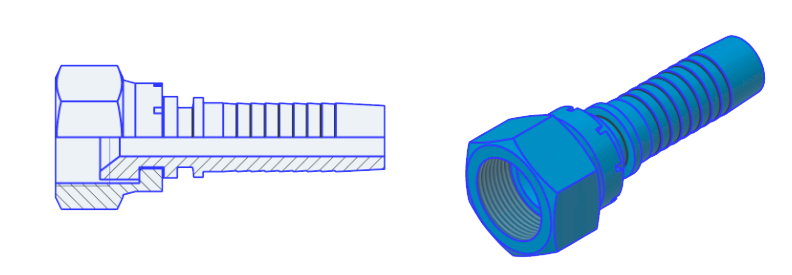

JIC (Г) фитинг с накидной гайкой

РЕЗЬБА: дюймовая, от 7/16"-20 до 2 1/2"-12

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

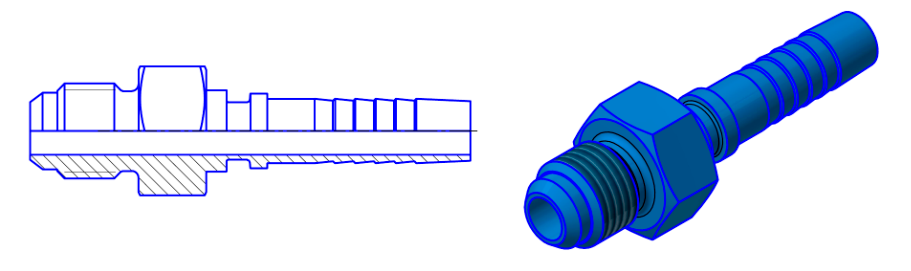

JIC (Ш) штуцер с наружной резьбой

РЕЗЬБА: дюймовая, от 7/16"-20 до 2 1/2"-12

d рукава: от 6 мм до 50 мм (1/4" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°

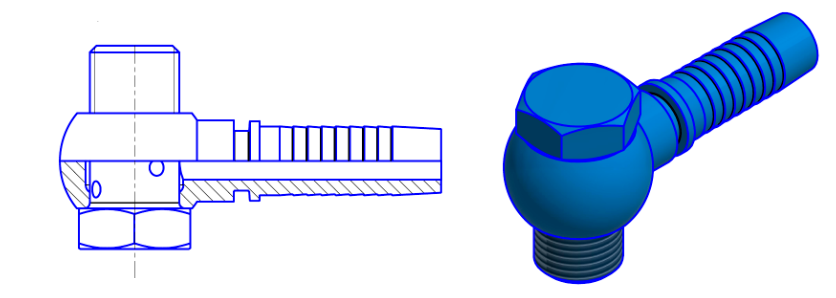

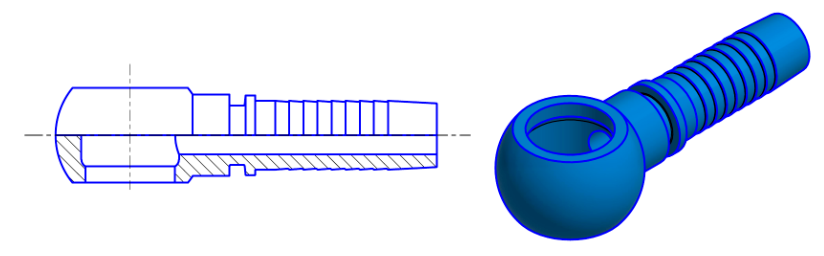

BANJO

BANJO

d рукава: от 6 мм до 25 мм (1/4" – 1")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

BANJO (в сборе)

d рукава: от 6 мм до 25 мм (1/4" – 1")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°

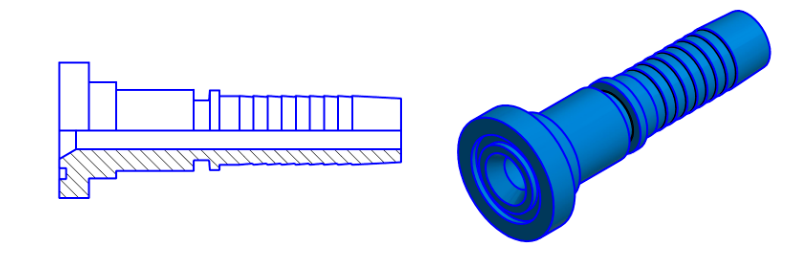

SF (фланцевое соединение)

SF (фланцевое соединение)

d рукава: от 12 мм до 50 мм (1/2" – 2")

ВИДЫ ФИТИНГОВ:
– прямой 0°
– угловой 45°
– угловой 90°
