Каталог трубопроводных соединений, штуцеров, накидных гаек и приварных ниппелей из коррозионностойких сталей
Телефон и факс: +7 (495) 663-37-02
E-mail: info@gaikanippel.ru
123022 г. Москва, ул. 2-ая Звенигородская, дом 13, строение 41, этаж А8, комната I/9Б


      ТПС              ТС               УС


            РП              СП1


          ШВМ         ШВТ


           СП2            СП3


         УПБ             ТПБ


             ТП           УП


             ПР2          ПР3


          ПР1         ПРM            РТ


               ТР


         ТКГ        ТК-М        TK-G


         ЗГТ            ЗГК           ЗГО

Фланцевые соединения

        mГТРЦ.302633.005                     mГТРЦ.302639.033СБ
Фланец 1000 PSI Ф1-d   Стакан 1000 PSI СT3-d-Ф1-OR

        mГТРЦ.302639.034СБ               301619007 1000 PSI d 1
 Стакан 1000 PSI СT3-d-Ф1   Соединение1000 PSI СБФ-d-1

    301619008 1000 PSI d 1
Соединение 1000 PSI СБФМ-d-1

         mГТРЦ.302633.005
   Фланец 3000 PSI Ф3-d1   Стакан 3000 PSI СТ1-d-G-Ф3


Стакан 3000 PSI CT2-d-Ф3    Стакан 3000 PSI СT3-d-Ф3



Стакан 3000 PSI CT4-D-d-Ф3        Угловой элемент
                                                                3000 PSI УФ-d-Ф3


Тройник 3000 PSI ТФ-d-Ф3            Тройник 3000 PSI
                                                                   ТФП-D-d-D-Ф3


Угольник 3000 PSI УМ-d-3    Тройник 3000 PSI ТМ-d-3


Тройник 3000 PSI ТМП-D-d-D-3     Адаптер 3000 PSI АМ-D-d-3

        302633003 6000 PSI 6 d                   302639003 6000 PSI 1 d G 6
Фланец 6000 PSI Ф6-d    Стакан 6000 PSI СТ1-d-G-Ф6

       302639006 6000 PSI CT2 d 6                   302639009 6000 PSI T3 d 6
Стакан 6000 PSI CT2-d-Ф6    Стакан 6000 PSI СT3-d-Ф6

    302639012 6000 PSI CT4 D d 6                       302635002 6000 PSI d 6
Стакан 6000 PSI CT4-D-d-Ф6             Угловой элемент
                                                             6000 PSI УФ-d-Ф6

        302635008 6000 PSI d 6                      302635011 6000 PSI D d D 6
Тройник  6000 PSI ТФ-d-Ф6                Тройник
                                                        6000 PSI ТФП-D-d-D-Ф6

         302635014 6000 PSI d 6                       302635017 6000 PSI d 6
      Угольник-монолит             Тройник-монолит
           6000 PSI УМ-d-6                        6000 PSI ТМ-d-6

        302635020 6000 PSI D d D 6                    302639015 6000 PSI D d 6
       Тройник-монолит            Адаптер-монолит
      6000 PSI ТМП-D-d-D-6               6000 PSI АМ-D-d-6

        302639021 6000 PSI d 6DS                      302639021 6000 PSI d 6DS
         Соединение труб                  Соединение труб тип
тип А 6000 PSI СА-d-ФТ6DнхS      В 6000 PSI СВ-d-ФТ6DнхS

       302639023 C 6000 PSI C d 6DS                        302639023 C 6000 PSI C d 6DS
         Соединение труб                  Соединение труб тип
тип С 6000 PSI СА-d-ФТ6DнхS      D 6000 PSI СВ-d-ФТ6DнхS

       302635002 6000 PSI d 6             301619005 6000 PSI d 6
       Соединение                             Соединение
  6000 PSI СБФ-d-6                        6000 PSI СБФМ-d-6



       302632001 ISO 6164 4 d                  302639004 ISO 6164 1 d G 4
 Фланец ISO 6164 Ф4-d    Стакан ISO 6164 СТ1-d-G-Ф4

      302639007 ISO 6164 T2 d 4                  302639010 ISO 6164 T3 d 4
Стакан ISO 6164 СT2-d-Ф4   Стакан ISO 6164 СT3-d-Ф4

      302635003 ISO 6164 d 4                    302635009 ISO 6164 d 4
     Угловой элемент              Тройник ISO 6164 ТФ-d-Ф4
     ISO 6164 УФ-d-Ф4d

        302635015 ISO 6164 d 4                   302635018 ISO 6164 d 4
  Угольник ISO 6164 УМ-d-4  Тройник-ISO 6164 ТМ-d-4

      302635021 ISO 6164 D d D 4                    302639016 ISO 6164 D d 4
      Тройник ISO 6164            Адаптер ISO 6164 АМ-D-d-4
        ТМП-D-d-D-44

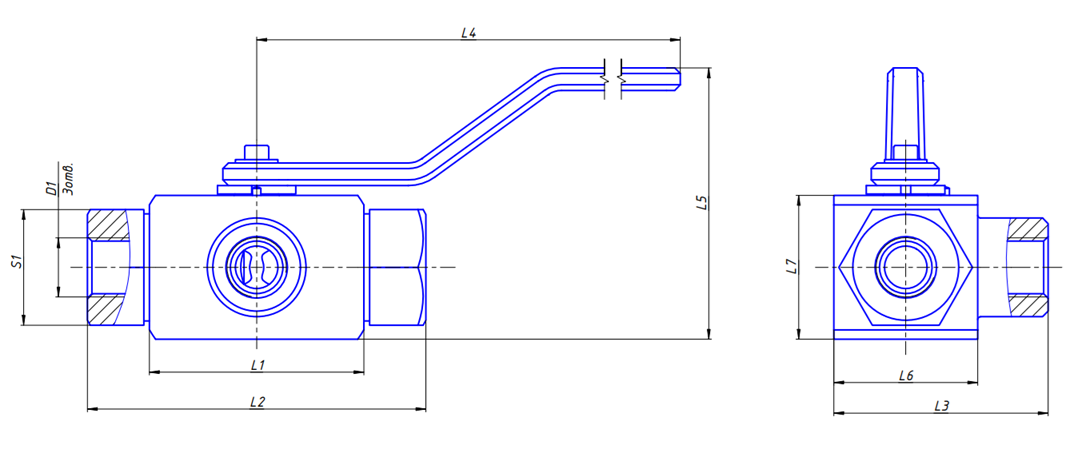

ksht big

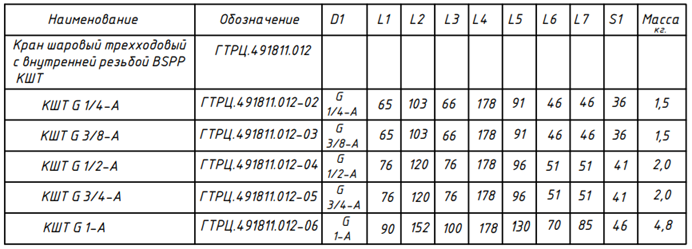

ksht table


По запросу заказчика изготавливаем:

- с внутренней резьбой NPT КШТ-NPT,
- с наружной резьбой под гайку накидную с углом 24ᵒ.



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10



Или заполните форму:Сделать заказ







Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ







Наименование Обозначение A B D D1 L L1 L2 масса, кг
Кран шаровой двухходовой монолит под фланцы КШДМФ 3000-D ГТРЦ.491825.001
КШДМФ-3000-1 1/2" -01 35,7 69,9 148 32 118 294 118 8,9
КШДМФ-3000-2" -02 42,9 77,8 198 48 136 265 153 28,7
КШДМФ-3000-2 1/2" -03 50,8 88,9 198 60,1 137 349 142 28,6
КШДМФ-3000-3" -04 61,9 106,4 210 74,7 166 349 142 35,8



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ





Наименование Обозначение A B D D1 L L1 L2 масса, кг
Кран шаровой двухходовой монолит под фланцы КШДМФ 6000-D ГТРЦ.491825.003
КШДМФ-6000-1 1/2" -01 36,5 79,4 148 32 120 294 118 14,3
КШДМФ-6000-2" -02 44,5 96,8 198 48 138 265 152 28,7
КШДМФ-6000-2 1/2" -03 58,7 123,8 198 60,1 154 349 142 30,5
КШДМФ-6000-3" -04 71,4 152,4 220 74,7 188 349 145 42,4



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ



КШДФ 4000 D 1

Наименование  Обозначение  D D1 D2 D3 H1 H2 H3 H4 H5 H6 Масса, кг
Кран шаровой
двухходовой
под фланцы
КШДФ-4000-D		 ГТРЦ.491825.007СБ
КШДФ-4000-2" -02 2 48 125 17,5 160 338 100 69,3 118 40 18,1
КШДФ-4000-2 1/2" -03 2 1/2 60 145 21,5 160 344 120 83,4 136 40 23,2
КШДФ-4000-3" -04 3 73 160 26 185 405 145 102,5 150 45 33,4



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ



КШДФ 6000 D 1

Наименование  Обозначение  D D1 D2 D3 D4 H1 H2 H3 H4 H5 H6 Масса, кг
Кран шаровой двухходовой под фланцы КШДФ-6000-D ГТРЦ.491825.006СБ
КШДФ-6000-2" -02 2" 48 125 142 21,5 160 338 96,8 44,5 118 40 17,5
КШДФ-6000-2 1/2" -03 2 1/2" 60 145 177 25,5 160 344 124 58,7 136 50 21,7
КШДФ-6000-3" -04 3" 73 160 218 32 185 405 152 71,4 150 50 31,4



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ



КШДФ 3000 D 1

Наименование  Обозначение  D D1 D2 D3 D4 H1 H2 H3 H4 H5 H6 Масса, кг
Кран шаровой двухходовой под фланцы КШДФ-3000-D ГТРЦ.491825.005СБ
КШДФ-3000-2" -02 2" 48 125 114 14 160 338 77,8 42,9 118 30 16,1
КШДФ-3000-2 1/2" -03 2 1/2" 60 145 128 14 160 344 88,9 50,8 136 40 19
КШДФ-3000-3" -04 3" 73 160 154 18 185 405 106,4 61,9 150 50 28,2



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ




Наименование  Обозначение  D1 D2 D3 H1 H2 S1 S2 Масса, кг
Кран шаровой
двухходовой
с внутренней резьбой
NPT КШД-NPT		 ГТРЦ.491811
КШД-1/4-18 NPT ГТРЦ.491811.003-01 1/4-18 NPT 6 30 41 82 22 30 0,44
КШД-3/8-18 NPT ГТРЦ.491811.003-02 3/8-18 NPT 10 40 53 95 30 40 0,94
КШД-1/2-14 NPT ГТРЦ.491811.007-03 1/2-14 NPT 12 45 55 108 32 45 1,18
КШД-3/4-14 NPT ГТРЦ.491811.007-04 3/4-14 NPT 20 65 65 111 46 65 2,05
КШД-1-11 1/2 NPT ГТРЦ.491811.008-05 1-11 1/2 NPT 25 75 71 122 50 75 2,45
КШД-1-1/4 11 1/2 NPT ГТРЦ.491811.008-06 1-1/4 11 1/2 NPT 32 93,2 86 110 70 100 5,3
КШД-1-1/2 11 1/2NPT ГТРЦ.491811.009-07 1-1/2 11 1/2NPT 40 104 92 120 80 110 7,23



Для заказа свяжитесь с нами по телефону: +7 (495) 663-37-02
  +7 (921) 933-54-48
  +7 (981) 840-96-10

Или заполните форму:Сделать заказ



Наименование  Обозначение  D D1 D2 D3 H1 H2 S1 S2 Масса, кг
Кран шаровой двухходовой с наружной резьбой КШД-Г-Dн ГТРЦ.491811.001СБ
КШД-3-12 -12 М20х1,5 12 28 58 76 125 22 51 1,7
КШД-3-14 -13 М22х1,5 14 32 58 76 129 24 51 1,8
КШД-3-16 -14 М24х1,5 16 32 58 76 129 24 51 1,8
КШД-3-20 -15 М30х2 20 45 78 90 155 36 72 3,3
КШД-3-25 -16 М36х2 25 45 78 90 159 36 72 3,4
КШД-3-30 -17 М42х2 30 52 100 120 200 42 92 7
КШД-3-38 -18 М52х2 38 63 100 120 204 53 92 7,6
